离心喷雾干燥机 是一种广泛应用于食品、制药、化工、材料科学等领域的干燥设备。其通过将液态物料雾化成微小液滴,并在热风中迅速干燥,最终得到粉末状产品。离心喷雾干燥机的核心优势在于其高效的雾化能力和灵活的干燥参数调节,使其成为现代工业生产中不可或缺的设备之一。

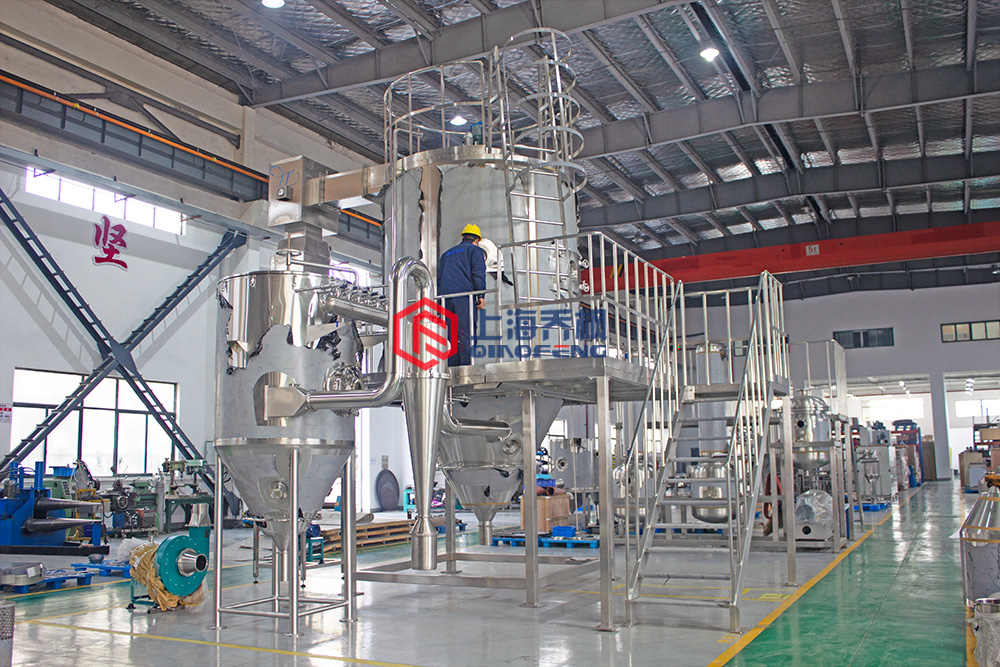

一、离心喷雾干燥机的基本结构
离心喷雾干燥机通常由以下几个主要部分组成:
1.进料系统:包括储液罐、蠕动泵或柱塞泵,用于将液态物料输送至雾化器。
2.离心雾化器:将液态物料雾化成微小液滴。
3.加热系统:提供热空气,通常由电加热器或燃气加热器组成。
4.干燥室:雾化后的液滴在此与热空气接触并干燥。
5.分离系统:包括旋风分离器和袋式过滤器,用于将干燥后的粉末与气流分离。
6.控制系统:用于调节和监控干燥过程中的各项参数,如温度、进料速度、气流速度等。
二、离心喷雾干燥机的工作原理
离心喷雾干燥机的工作原理主要包括以下几个关键步骤:
2.1 液态物料的雾化
液态物料通过离心雾化器分散成微小液滴。离心雾化器由一个高速旋转的离心盘组成,液态物料被送入离心盘中心,在离心力的作用下分散成液滴。
2.2 液滴与热空气的接触与干燥
雾化后的液滴进入干燥室,与热空气接触并迅速蒸发水分,形成干燥的粉末。
2.3 干燥粉末的分离与收集
干燥后的粉末通过旋风分离器或袋式过滤器与气流分离,最终收集在料仓中。
三、离心喷雾干燥机的关键步骤与技术细节
3.1 液态物料的雾化
-离心雾化器的工作原理:离心雾化器通过高速旋转的离心盘将液态物料分散成液滴。离心盘的转速通常在10,000-30,000 rpm之间,液滴的尺寸与离心盘的转速和物料的性质有关。
-雾化效果的影响因素:包括离心盘的转速、物料的粘度、表面张力、进料速度等。
3.2 液滴与热空气的接触与干燥
-热空气的产生与流动:热空气通常由电加热器、燃气加热器或蒸汽加热器产生,通过风机送入干燥室。
-干燥过程的特点:液滴在干燥室中的运动路径决定了干燥时间和效果。常见的干燥路径包括并流、逆流和混流。
-干燥过程中的传热与传质:热空气将热量传递给液滴,使其温度升高;液滴中的水分蒸发并扩散到热空气中。
3.3 干燥粉末的分离与收集
-旋风分离器:利用离心力将粉末与气流分离,适用于较大颗粒的分离。
-袋式过滤器:通过过滤材料捕捉微小颗粒,适用于高精度分离。
-收集系统:干燥后的粉末被收集在收集瓶或料仓中,便于后续包装或进一步加工。
四、离心喷雾干燥机的关键参数
离心喷雾干燥机的性能取决于多个关键参数,包括:
1.离心盘的转速:影响液滴的尺寸和分布。
2.进料速度:影响雾化效果和干燥时间。
3.热空气温度:决定干燥速率和产品质量。
4.气流速度:影响液滴的运动路径和干燥时间。
5.干燥室尺寸:影响干燥路径和停留时间。
五、离心喷雾干燥机的应用领域
6.1 食品工业
-乳制品:用于生产奶粉、乳清蛋白粉等产品。
-咖啡和茶:用于生产速溶咖啡粉和速溶茶粉。
-调味品和香料:用于生产粉末状调味品和香料。
6.2 制药工业
-药物制剂:用于将液态药物转化为粉末,便于制成片剂或胶囊。
-生物制品:用于疫苗、酶制剂、抗生素等生物制品的干燥。
-中药提取物:用于中药提取物的干燥,便于制成颗粒剂或胶囊。
6.3 化工行业
-染料和颜料:用于生产高纯度染料和颜料粉末。
-催化剂:用于催化剂前驱体的干燥。
-高分子材料:用于聚合物乳液和树脂的干燥。
6.4 材料科学
-陶瓷粉体:用于陶瓷浆料的干燥,便于后续的成型和烧结。
-纳米材料:用于纳米材料的制备。
-功能性涂料:用于功能性涂料的制备。
离心喷雾干燥机作为一种高效、灵活的干燥设备,在食品、制药、化工、材料科学等领域得到了广泛应用。其通过将液态物料雾化成微小液滴,并在热空气中迅速干燥,最终得到粉末状产品。通过深入理解离心喷雾干燥机的工作原理和关键参数,可以更好地优化设备性能,提高产品质量。随着技术的不断进步,离心喷雾干燥机将在智能化、多功能化和节能化方面取得更大突破,为各行业的发展提供更强大的支持。
