一、设备简介

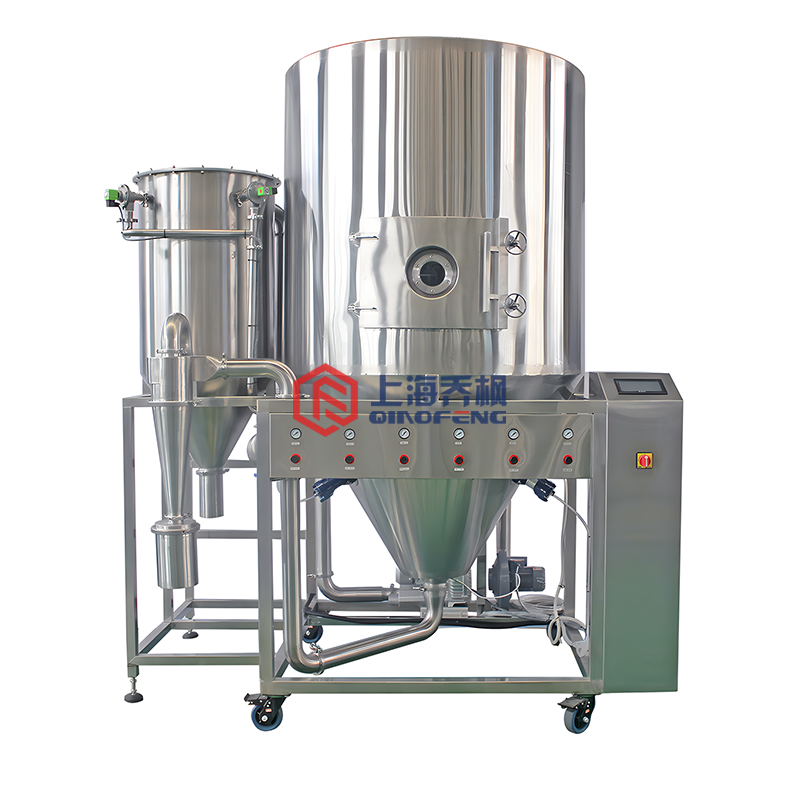

本款离心气流双用喷雾干燥机由八个系统组成，即供料系统、雾化系统、干燥塔、物料回收系统、 尾气处理系统、加热系统、管道系统和控制系统。
二、设备原理介绍
喷雾干燥器使处理溶液、悬浮液或泥浆状物料的干燥设备，基本流程为料液通过雾化器，形成雾滴分散在热气流中。空气经鼓风机送入空气加热器预热，然后进入喷雾干燥器，与雾滴接触干燥。产品中一部分落入塔底与气体分离，另一部分由引风机吸入旋风分离器 经分离后将尾气排空。 气流式喷雾干燥机因使用气流式雾化器而得名。气流式雾化器的工作原理是利用高速气流使液膜产生分裂。高速气流采用压缩空气。料液的流速很低，当压缩空气以很高的环隙速度从雾化器喷出时，两者存在很大的速度差，使气液之间产生摩擦力和剪切力。液体 在瞬间被拉成一条条细长的丝，这些液丝在较细处很快断裂而形成微小的雾滴。 离心喷雾干燥机主要是利用旋转雾化器高速旋转力将雾滴甩出，同样是经热风干燥后成为粉末或者颗粒。而本款喷雾干燥机是离心与气流两用型，当实验需求粉末那采用气流式，气流式使用寿命长，不易损坏，同时这也是离心雾化器的缺点，当实验需求均匀粉末或者颗粒时选离心雾化系统喷雾干燥。
三、设备参数：
| Ø 塔体内径 | Φ1100mm |
| Ø 塔体外径 | Φ1300mm |
| Ø 进风量 | 600 m³/h ，变频器调节 |
| Ø引风量 | 600 m³/h |
| Ø 进风温度 | 160-250°C |
| Ø 出风温度 | 95°C。 |
| Ø 水分蒸发量 | 10 kg/h 。 |
| Ø 含固量 | 10-15% |
| Ø 热源 | 电加热 |
| Ø收料方式 | 布袋除尘、塔底、旋风三点收料。 |
| Ø布袋材质 | 日本东丽 |
| Ø雾化方式 | 离心、气流双用式 |
| Ø是否含布袋除尘系统 | 含 |
| Ø带吹扫装置 | 防粘壁 |
| Ø振打装置 | 脉冲式 |
