1.产品概述

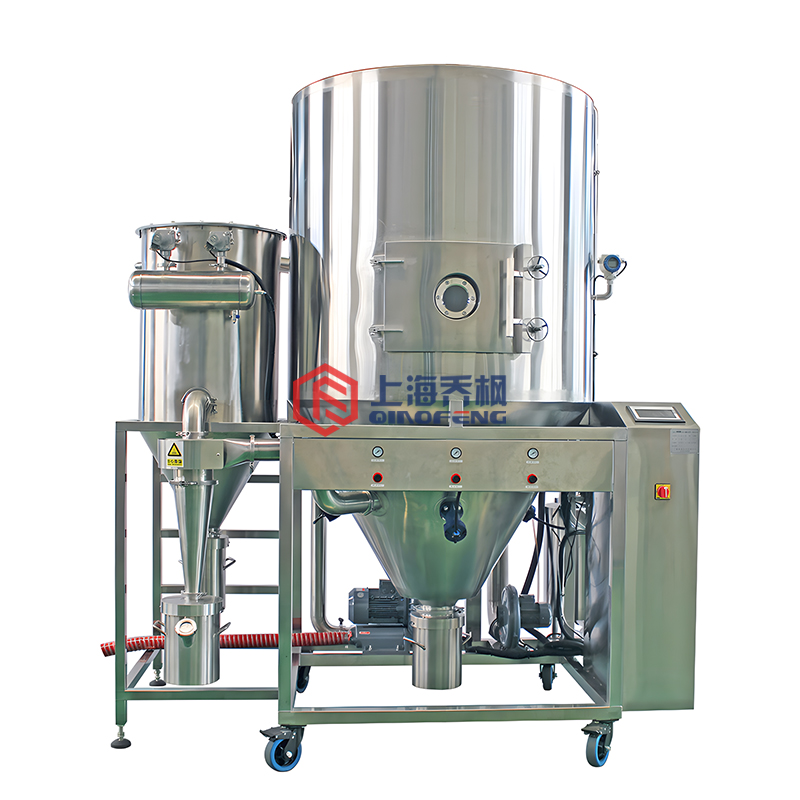

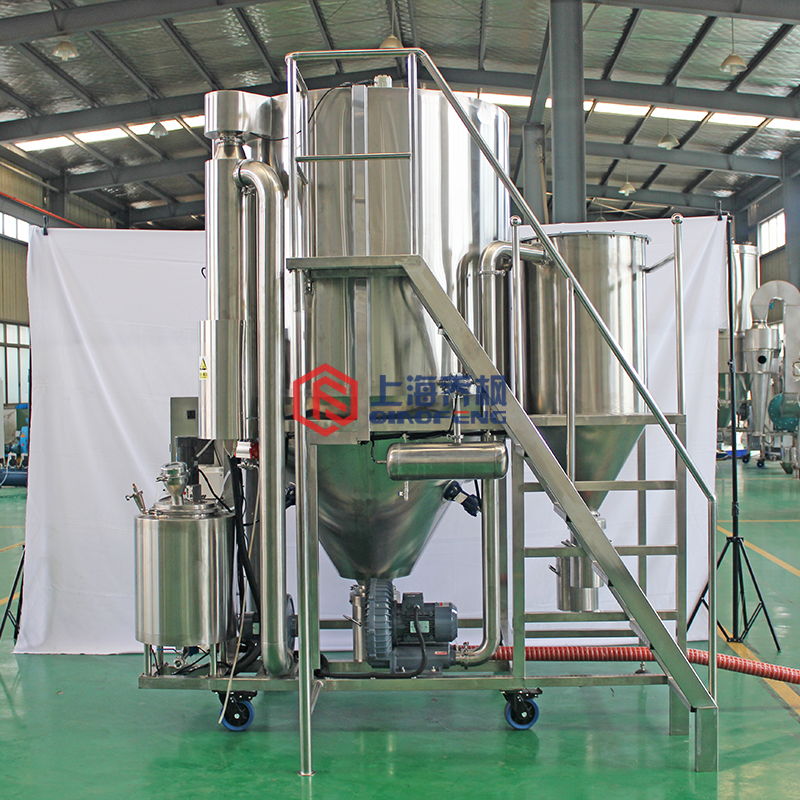

- 造粒喷雾干燥机是上海乔枫自主研发的一套造粒喷雾干燥机的。QFN-ZL系列造粒喷雾干燥机（乔枫）专门的双气送液造粒喷头，国内一大创新，直接将均匀的球形雾滴通过均匀的热量变成颗粒。
- 可适应实验和小规模生产使用，颗粒球精度好，颗粒均匀。因为该设备体积小，普通实验室就可以装下。核心配件均采用进口设备，其他配件均为国内厂家生产，保证产品的稳定性和安全性。
2、产品特点
- 雾化头，乔枫双气送液造粒喷头
- 雾化方式：自下而上，增加雾滴空中停留的时间
- 粒径范围为5微米到250微米，造粒粒径可调
- 内圈和外圈的气流调节，可得到满意的粒径要求。
- 塔内盖帽设计，更有效的截留目标颗粒。
3、设备参数
造粒喷雾干燥机（原9021款） |
QFN-ZL-5 |
QFN-ZL-10 |
QFN-ZL-15 |
|
水分蒸发量 |
5Kg/h |
10Kg/h |
15Kg/h |
|
样品进料量 |
80ml |
120ml |
150ml |
|
干燥室直径(mm) |
￠800 |
￠1200 |
￠1400 |
|
干燥塔高度（mm） |
￠1000 |
￠1200 |
￠1500 |
|
雾化系统 |
双气送液（QFN-ZL-NZW3VER2018-1A） |
||
|
电控系统 |
乔枫造粒雾化系统专用（QFN-ZL-ES-VER2018-1A） |
||
|
进风温度(摄氏度) |
260 |
||
| 电控主要配件标准（包括PLC,模拟量模块，触摸屏）（可选） | ☑维控控制模块（标准） □台达控制模块 □德国西门子控制模块 □其他______________ |
||
| 电控辅助配件选型标准（包括接触器等）（可选） | ☑正泰(标准) □德力西 □施耐德 □其他______________ | ||
| 与物料接触部分（可选） | ☑SUS304(标准) □SUS316 □其他_______________ | ||
| 尾气再利用，节能30%以上（可选） | ☑不装配（标准） □装配 | ||
| 雾化喷嘴（是否采用金刚石镀膜） | ☑SUS304（标准）□SUS316（标准）□ 碳化硅（标准） □金刚石 | ||
| 设备保修 | ☑1年（标准，以上需收取一定的维修费用） □2年 □3年 | ||
| 加热器容量 |
25Kw |
30Kw |
35Kw |
|
送风机[功率（kw）,风量（m³ /min）] |
无 |
[0.25,9.5] |
[0.25,9.5] |
|
引风机[功率（kw）,风量（m³ /h）] |
[1.5，250] |
[2.2，300] |
[2.2，1410] |
|
压缩机[功率（kw）,风量（L /min）] |
[0.58，108] |
[1.5，250] |
[1.5，250] |
|
电力（装机容量） |
30Kw |
35Kw |
45Kw |
|
保温材料 |
50mm玻璃纤维保温棉 |
50mm玻璃纤维保温棉 |
50mm玻璃纤维保温棉 |
| □脉冲布袋除尘器（可选） |
聚四氟覆膜材料 |
||
|
4只 |
12只 |
21只 |
|
|
外形尺寸（mm）(L×W×H)（参考） |
1600×1400×1800 |
2200×1600×2200 |
2600×1200×2500 |
|
安装重量（参考） |
500Kg |
1000Kg |
1500Kg |
|
动力电源 |
380V/-3￠ （可根据不同国家标准定制相关电压） | ||
注1: 水分蒸发量以进风温度250℃,
2: 如需更大蒸发量的设备,请在线询价或致电本公司
